Kable Grzejne WIS

Kable grzejne do wylewki Warmup mogą być przykryte każdym rodzajem posadzki i są doskonałe do wykorzystania w nowoczesnym budownictwie niskoenergetycznym i energooszczędnym.

Kable Grzejne WIS
Elektryczne ogrzewanie podłogowe ikona

Zastosowania

Odpowiednie dla większości wykończeń podłogi

Do wylewek betonowych

Na duże i małe powierzchnie

Regularne lub nie regularne powierzchnie

Nowe budownictwo

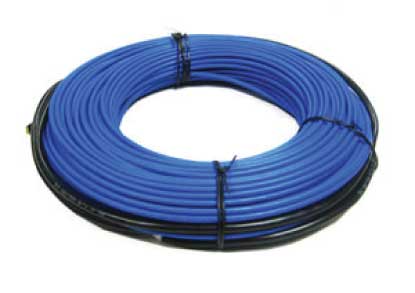

Kabel grzejny do wylewki Warmup jest przewodem dwużyłowym ekranowych z twardą powłoką zaprojektowany do instalacji w wielu rodzajach konstrukcji podłóg.

Jest odpowiedni dla wszystkich zastosowań będąc pierwszo lub drugorzędnym źródłem ogrzewania we wszystkich pomieszczeniach i projektach zgodnie z zasadami budowlanymi.

Wolniejszy czas nagrzewania i chłodzenia tego typu instalacji sprawia,że jest szczególnie odpowiedni do obszarów,które są w ciągłym użytku lub projektów całych domów,jako że kabel może być użyty jako bufor ciepła, co skutkuje bardziej wydajnym i tańszym użytkowaniem.

Kabel grzejny WIS jest zaprojektowany do instalacji w wylewce betonowej i jest idealny dla nowych projektów kiedy wysokość podłogi nie jest istotna.Jest odpowiedni dla niemalże każdego rodzaju wykończenia podłóg (drewniana, winylowa, dywan).

Gwarancja na Produkty

Gwarancja Instalacyjna SafetyNet™

Gwarancja Instalacyjna SafetyNet™

W razie przypadkowego uszkodzenia systemu grzewczego podczas instalacji, odeślij go a otrzymasz nowy produkt bezpłatnie

10 Lat Gwarancji

10 Lat Gwarancji

Produkt ma 10 Lat Gwarancję. Jesteśmy całkowicie pewni jakości Naszych produktów.

Napięcie zasilające 220-230V AC, 50Hz
Średnica 6mm
Izolacja wewnętrzna Fluoropolimer
Izolacja zewnętrzna PVC
Moc jednostkowa 20W/m
Przewód podłączeniowy 2,5m, jednostronne zasilanie
Certyfikaty vde accreditations-CE
Typ Długość kabla (m) Moc (W) Prąd (A) Rezystancja (Ω)
WIS180 9,0 180 0,8 294
WIS280 14,0 280 1,2 189
WIS390 19,5 390 1,7 136
WIS500 25,0 500 2,2 106
WIS650 32,5 650 2,8 81
WIS760 38,0 760 3,3 70
WIS1000 50,0 1000 4,3 53
WIS1200 60,0 1200 5,2 44
WIS1460 73,0 1460 6,3 36
WIS1550 77,5 1550 6,7 34
WIS1770 88,5 1770 7,7 30
WIS2070 103,5 2070 9,0 26
WIS2600 130,0 2600 11,3 20
WIS3140 157,0 3140 13,7 17
WIS3370 168,5 3370 14,7 16

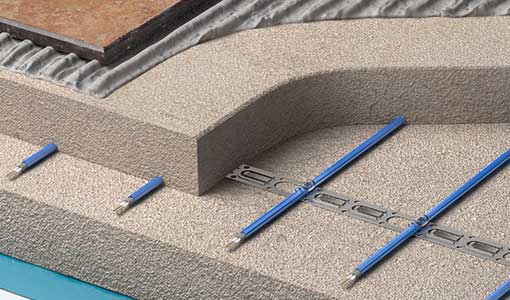

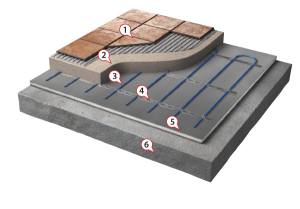

Kable Grzejne WIS

  1. Podłoga ceramiczna
  2. Wylewka betonowa (50mm)
  3. Kabel grzejny WIS
  4. Aluminiowa taśma mocująca
  5. Izolacja
  6. Podłoże

Przewód grzejny WIS można zainstalować w dowolnej wylewce betonowej w minimalnej 50mm warstwie betonu. System ten jest uniwersalny i może być instalowany z uwzględnieniem różnej gęstości przewodów (mocy).

Standardowo kable grzejne instaluje się pomiędzy 100 i 130W / m² na dużych powierzchniach 130 i 150W / m² w małych powierzchniach, takich jak łazienki. Odpowiedni dobu mocy grzewczej w danym pomieszczeniu powinien uwzględniać starty ciepła w celu zachowania komfortu temperaturowego.

Aby określić  długośc kabla grzejnego WIS potrzebne jest określenie powieżchni użytkowej do ogrzewania. Ta powierzchnia odpowiada powierzchni całkowitej pomniejszonej o zabudowe stałą ( wanna, pralka, szafki kuchenne itp.). Wymiar tej powierzchni odpowiada wymiarowi maty jaką potrzebujemy w tym pomieszczeniu.

Krok 1: Całkowity wymiar pomieszczenia

Oblicz całkowitą powierzchnię. Jeśli pokój jest ogólnie kształt prostokąta, na przykład tak jak na obrazku 4 m X 2,7 m, łączna powierzchnia wynosi  = 10,8m².

step1
Krok 2: Obicz powierzchnię zabudowy stałej

Oblicz powierzchnię zabudowy stałej takiej jak wanna , umywalka (jeśli jest postawiona na szafce) :

Wanna: 0,9 x 2,7 = 2,43m²

Umywalka + WC: 1,5 x 0,8 = 1,2m²

Całkowita powierzchnia zabudowy stałej to 3,63m².

bathroom-step2
Krok 3: Określ powierzchnię grzewczą

Do obliczenia powierzchni grzewczej musimy odliczyc powierzchnie zabudowy od powierzchni całkowitej łazienki (krok 1 – krok 2) : 10,8 – 3,63 = 7,17m².

bathroom-step3
Krok 4: Dobierz długość przewodu grzejnego

Zakładając, że gęstość w watach jest wymagane 140W / m², najpierw obliczyć całkowitą moc w watach wymaganego do pokoju (powierzchnia x mocy): 7,17 x 140 = 1003,8W. Oznacza to, że wybór padnie na kablu 1000W (WIS1000), zgodnie z tabelą wymiarów przewodów grzejnych.

Aby obliczyć odstęp między przewodami (odstęp pomiędzy pętlami kablowymi) stosuje się następujące równanie: [Powierzchnia (m²) / Długość kabla (m)] x 100 = Odległość między przewodami (cm)

W podanym przykładzie, to: [7,17 / 50] x 100 = 14,3cm

bathroom-step4

System musi być sterowany za pomocą termostatu i jak również zaleca sie stosowanie płyt izolacyjnych WIB w celu zwiększenia oszczędności i wydajności systemu.

Istnieje kilka różnych metod mocowania kabli grzejnych WIS. Jeśli zdecydują sie państwo na Aluminiowe taśmy mocujące, ilość potrzebnych taśm można obliczyć następująco: długość kabla / 6 / 25. W podanym przykładzie będzie to 50/6/25 = 0,33, który zaokrągla się do 1 rolki.

Napięcie zasilające 220-230V AC, 50Hz
Średnica 6mm
Izolacja wewnętrzna Fluoropolimer
Izolacja zewnętrzna PVC
Moc jednostkowa 20W/m
Przewód podłączeniowy 2,5m, jednostronne zasilanie
Certyfikaty vde accreditations-CE

Kable Grzejne WIS

  1. Podłoga ceramiczna
  2. Wylewka betonowa (50mm)
  3. Kabel grzejny WIS
  4. Aluminiowa taśma mocująca
  5. Izolacja
  6. Podłoże
