Maty Grzejne PVC

Maty grzejne do montażu pod płytkami ceramicznymi i kamieniem naturalnym.

Zastosowanie

Bezpośrednio pod płytki ceramiczne lub kamień naturalny

Do pomieszczeń o dużym i regularnym kształcie

Do nowych i remontowanych pomieszczeń

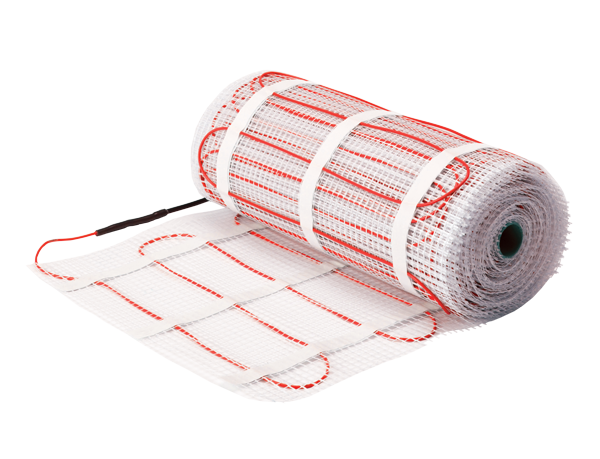

Mata grzejna PVC jest produktem zaprojektowanym w celu łatwego i szybkiego zainstalowania ogrzewania podłogowego w samej tylko warstwie kleju montażowego pod wykończeniem podłogi.

Mata grzejna wymaga jednak niższych nakładów inwestycyjnych, przez co jest idealnym produktem przeznaczonym do ogrzewania całego domu. Elektryczny kabel grzejny przymocowany jest do mocnej siatki z włókna szklanego, która jest rozwijana i mocowana do podłogi przed ułożeniem płytek dzięki wbudowanej taśmie, i podłączana do programowalnego termostatu.

Mata grzejna PVC nadaje się do stosowania pod wykończeniem podłogi takim jak: płytki ceramiczne, kamień naturalny, gres, marmur, porcelana, terakota i wapień.

Funkcje i Korzyści

N

Nie ma konieczności podnoszenia poziomu podłogi

Kabel grzejny o grubości tylko 3,5 mm.

N

Trwałość

Mocna siatka z włókna szklanego z dwustronna taśma samoprzylepna zapewnia bezpieczną instalację.

N

Szybka Instalacja

Po prostu rozwiń matę i przejdz do wykańczania podłogi.

Gwarancja

Gwarancja Instalacyjna SafetyNet™

W razie przypadkowego uszkodzenia systemu grzewczego podczas instalacji, odeślij go a otrzymasz nowy produkt bezpłatnie

10 Lat Gwarancji

Produkt ma 10 Lat Gwarancję. Jesteśmy całkowicie pewni Jakości Naszych produktów.

Napięcie zasilające 220-230V AC, 50Hz
Szerokość maty 50cm
Grubość maty 3,5 mm
Izolacja wewnętrzna Fluoropolimer
Izolacja zewnętrzna PVC
Moc wyjściowa 150 i 200W/m²
Przewód podłączeniowy 3m, jednostronne zasilanie
Certyfikacja accreditation-beab accreditations-CE

Maty Grzejne 150W/m²

Typ Powierzchnia grzewcza (m²) Wymiary
(m)
Moc
(W)
Prąd
(A)
Rezystancja
(Ω)
PVC1 1,0 2 x 0,5 150 0,7 353
PVC1.5 1,5 3 x 0,5 225 1 235
PVC2 2,0 4 x 0,5 300 1,3 176
PVC2.5 2,5 5 x 0,5 375 1,6 141
PVC3 3,0 6 x 0,5 450 1,8 118
PVC3.5 3,5 7 x 0,5 525 2,3 101
PVC4 4,0 8 x 0,5 600 2,6 88
PVC4.5 4,5 9 x 0,5 675 2,9 78
PVC5 5,0 10 x 0,5 750 3,6 71
PVC6 6,0 12 x 0,5 900 4 59
PVC7 7,0 14 x 0,5 1050 4,5 50
PVC8 8,0 16 x 0,5 1200 5,7 44
PVC9 9,0 18 x 0,5 1350 6,4 39
PVC10 10,0 20 x 0,5 1500 7 35
PVC12 12,0 24 x 0,5 1800 8,4 29
PVC15 15,0 30 x 0,5 2250 10,4 24


Maty Grzejne 200W/m²

Typ Powierzchnia grzewcza (m²) Wymiary
(m)
Moc
(W)
Prąd
(A)
Rezystancja
(Ω)
2PVCM0.5R 0,5 1 x 0,5 100 0,4 523
2PVCM1R 1,0 2 x 0,5 200 0,9 265
2PVCM1.5R 1,5 3 x 0,5 300 1,3 176
2PVCM2R 2,0 4 x 0,5 400 1,7 132
2PVCM2.5R 2,5 5 x 0,5 500 2,2 106
2PVCM3R 3,0 6 x 0,5 600 2,6 88
2PVCM3.5R 3,5 7 x 0,5 700 3,0 76
2PVCM4R 4,0 8 x 0,5 800 3,5 66
2PVCM4.5R 4,5 9 x 0,5 900 3,9 59
2PVCM5R 5,0 10 x 0,5 1000 4,4 53
2PVCM6R 6,0 12 x 0,5 1200 5,2 44
2PVCM7R 7,0 14 x 0,5 1400 6,1 38
2PVCM8R 8,0 16 x 0,5 1600 7 33
2PVCM9R 9,0 18 x 0,5 1800 7,8 29
2PVCM10R 10,0 20 x 0,5 2000 8,7 27
2PVCM15R 15,0 30 x 0,5 3000 13,0 18

Maty Grzejne

  1. Płytki ceramiczne
  2. Klej wysokoelastyczny
  3. Mata grzejna PVC
  4. Płyta izolacyjna WIB (opcja)
  5. Klej wysokoelastyczny
  6. Wylewka betonowa

Mata grzewcza PVC można zainstalować praktycznie  pod każdym wykończeniem (skontaktuj sie z nami w celu uzyskania dodatkowych informacji), jednak system został zaprojektowany do montażu pod płytkami ceramicznymi lub kamiennym naturalnym.

Mata grzejna PVC dostępny jest w 2 różnych mocach: 150W /m² i 200W /m². Jako standard należy stosować matę o mocy 150W /m².  Jednakże w przypadkach, gdy przestrzeń do ogrzania ma wysokie straty ciepła, powinna być stosowana wersja 200W/ m².

Aby określić  wielkośc potrzebnej nam maty grzejnej potrzebne jest określenie powieżchni użytkowej do ogrzewania. Ta powierzchnia odpowiada powierzchni całkowitej pomniejszonej o zabudowe stałą ( wanna, pralka, szafki kuchenne itp.). Wymiar tej powierzchni odpowiada wymiarowi maty jaką potrzebujemy w tym pomieszczeniu.

Krok 1: Całkowity wymiar pomieszczenia

Oblicz całkowitą powierzchnię. Jeśli pokój jest ogólnie kształt prostokąta, na przykład tak jak na obrazku 4 m X 2,7 m, łączna powierzchnia wynosi  = 10,8m².

step1
Krok 2: Obicz powierzchnię zabudowy stałej

Oblicz powierzchnię zabudowy stałej takiej jak wanna , umywalka (jeśli jest postawiona na szafce) :

Wanna: 0,9 x 2,7 = 2,43m²

Umywalka + WC: 1,5 x 0,8 = 1,2m²

Całkowita powierzchnia zabudowy stałej to 3,63m²

bathroom-step2
Krok 3: Określ powierzchnię grzewczą

Do obliczenia powierzchni grzewczej musimy odliczyc powierzchnie zabudowy od powierzchni całkowitej łazienki (krok 1 – krok 2) : 10,8 – 3,63 = 7,17m².

bathroom-step3
Krok 4: Dobierz odpowiednią wielkość maty

Uwzględniając fakt, że mata musi być w odległości co najmniej 5 cm od  ścianami, a także dlatego, że podczas docinania musimy mieć możliwość swobodnego obrócenia maty, całkowita powierzchnia nie powinna być większa niż 90% powierzchni ogrzewanej.

Maksymalna powierzchnia grzewcza mata będzie 7,17 x 0,9 = 6,45m², oznacza to, że wielkość maty być wybrany jest 6m² według tabeli wymiarów maty grzejnej.

bathroom-step4

System musi być sterowany za pomocą termostatu i jak również zaleca sie stosowanie płyt izolacyjnych WIB w celu zwiększenia oszczędności i wydajności systemu.

Niezbędne akcesoria

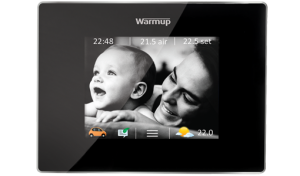

Termostaty
