Folie Grzejne WLFH

Bardzo cienka folia grzejna zaprojektowana do ogrzewania podłóg laminowanych i drewnianych.

Zastosowanie

Bezpośrednio pod panele podłogowe i podłogi wielowarstwowe

Do podłóg wykończonych wykładziną dywanowa i winylową

Do duzych pomieszczeń o reguralnym kształcie

Renowacja i nowe budownictwo

Łatwa w instalacji folia grzejna WLFH zapewnia stałą i równomierną dystrybucję ciepła dzięki . Używając elektrycznego ogrzewania podłogowego folią WLFH w połączeniu z płytami wygłuszająco-izolacyjnymi WIU i WDO możemy wiele zaoszczędzić gdyż połączenie to redukuje czas nagrzewania do przynajmniej 50%. Swietnie sprawdza się jako główne żródło ciepła jak również ogrzewanie wspomagające.

System folii grzejnej jest idealny do instalacji w pomieszczeniach o regularnych kształtach tak jak pokoje dzienne czy sypialnie.

Funkcje i Korzyści

N

Zainstalowane bezpośrednio pod posadzką

Nie wymaga poziomowania, warstwy równającej i substancji klejących.

N

Bezpieczeństwo

Pozwala na bezpieczną instalację w mokrych obszarach (nie tak jak w przypadku foli karbonowych)

N

Niewielka grubość

Supercienka  (1mm) w pełni uziemiona folia aluminiowa nie podniesie poziomu podłogi.

N

Łatwość i wygoda montażu

Systemy, w których podstawą są kable,mogą być dostosowane i dopasowane wokóło obiektów, nie ma konieczności instalacji skomplikowanego okablowania.

Gwarancja

Gwarancja Instalacyjna SafetyNet™

W razie przypadkowego uszkodzenia systemu grzewczego podczas instalacji, odeślij go a otrzymasz nowy produkt bezpłatnie

15 Lat Gwarancji

Produkt ma 15 lat gwarancję. Jesteśmy całkowicie pewni jakości Naszych produktów.

Napięcie zasilające 220-230V AC, 50Hz
Szerokość maty 50cm
Grubość maty 1mm
Izolacja Fluoropolimer o dużej wytrzymałości
Moc wyjściowa 140W/m²
Przewód podłączeniowy 3m, jednostronne zasilanie
Certyfikacja accreditation-beab accreditations-CE
Typ Powierzchnia grzewcza (m²) Długość (m) Szerokość (m) Moc (W) Prąd (A) Rezystancja (Ω)
WLFH1 1,0 2,0 0,5 140 0,6 378
WLFH1.5 1,5 3,0 0,5 210 0,9 252
WLFH2 2,0 4,0 0,5 280 1,2 189
WLFH3 3,0 6,0 0,5 420 1,8 126
WLFH4 4,0 8,0 0,5 560 2,4 94
WLFH5 5,0 10,0 0,5 700 3,0 76
WLFH6 6,0 12,0 0,5 840 3,7 63
WLFH7 7,0 14,0 0,5 980 4,3 54
WLFH8 8,0 16,0 0,5 1120 4,9 47
WLFH9 9,0 18,0 0,5 1260 5,5 42
WLFH10 10,0 20,0 0,5 1400 6,1 38
WLFH12 12,0 24,0 0,5 1680 7,3 31

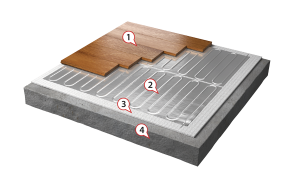

Folie grzejne WLFH

1.    Panel podłogowy
2.    Folia grzejna WLFH
3.    Podkład wygłuszająco-izolujący WIU
4.    Wylewka betonowa

Folia grzejna WLFH został zaprojektowany do montażu pod panelami podłogowymi, podłogami drewnianymi, podłogami winylowymi i wykładzinami dywanowymi.

Aby określić odpowiednia wielkośc foli grzewjnej WLFH potrzebnej do ogrzewania danego pomieszczenia niezbędne jest określenie powierzchni urzytkowejne. Ta powierzchnia odpowiada powierzchni całkowitej powierzchni minus powierzchni zajmowanej przez zabudowę stałą (takich jak zespoły kuchennych, szafy, itp.).

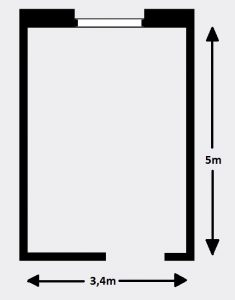

Krok 1: Określenie powierzchni całkowitej

Obliczenie powierzchni całkowitej jest proste jeśli pokój jest ogólnie kształtu prostokąta, jak na przykładzie  5m X 3,4m, łączna powierzchnia wynosi 5 x 3,4 = 17m².

bedroom-step1

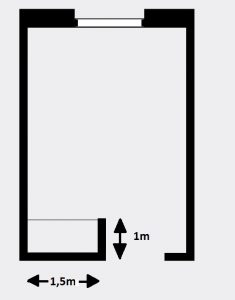

Krok 2: obliczenie powierzchni zajmowanej przez meble

Należy obliczyć ile przestrzeni podłogi jest zajęta przez meble. W przedstawionym przykładzie szafa zajmuje 1,5 x 1 = 1,5m²

bedroom-step2

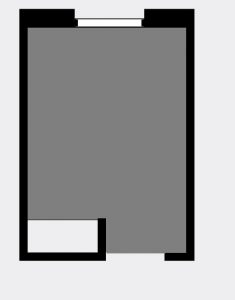

Krok 3: Określienie powierzchni do ogrzania

Całkowita powierzchnia do ogrzania to łączna powierzchnia minus obszar zajmowany przez szafę: 17 – 1,5 = 15,5m².

bedroom-step3

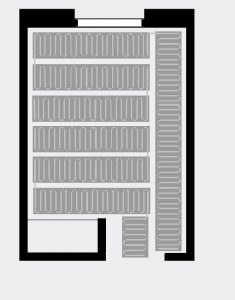

Krok 4: Wybierz rozmiar folii grzejnej

Uwzględniając fakt, że folia musi być w odległości co najmniej 5 cm od  ścianami, a także dlatego, że podczas docinania musimy mieć możliwość swobodnego obrócenia folii, całkowita powierzchnia nie powinna być większa niż 85% powierzchni ogrzewanej.

Maksymalna powierzchnia grzewcza mata będzie 15,5 x 0,85 = 13,18m², oznacza to, że wielkość maty być wybrany jest 12m² według tabeli wymiarów maty grzejnej.

bedroom-step4

System musi być sterowany za pomocą termostatu i jak również zaleca sie stosowanie płyt izolacyjnych WIB w celu zwiększenia oszczędności i wydajności systemu.

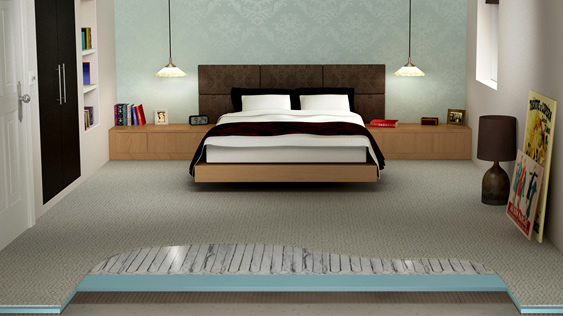

Podłogi winylowe lub wykładziny dywanowe nie moga być zainstalowany bezpośrednio na folii grzewczej. Kiedy stosuje się te wykończenia podłogowe, powinniśmy zastosować podwójna płytę WDO transferującą ciepło.

Napięcie zasilające 220-230V AC, 50Hz
Szerokość maty 50cm
Grubość maty 1mm
Izolacja Fluoropolimer o dużej wytrzymałości
Moc wyjściowa 140W/m²
Przewód podłączeniowy 3m, jednostronne zasilanie
Certyfikacja accreditation-beab accreditations-CE

Folie grzejne WLFH

1.    Panel podłogowy
2.    Folia grzejna WLFH
3.    Podkład wygłuszająco-izolujący WIU
4.    Wylewka betonowa

Niezbędne akcesoria

Termostaty

Wybranie odpowiedniego systemu sterującego jest niezmiernie ważne, by upewnić się, że system działa możliwie najlepiej, oszczędnie i łatwo.

Zobacz więcej

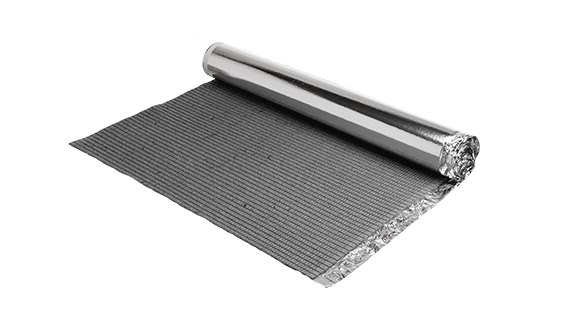

Podkład wygłuszająco-izolacyjny WIU

Cienka bariera izolacji polistyrenowej, skuteczne właściwości akustycznych w celu zmniejszenia hałasu.

Zobacz więcej

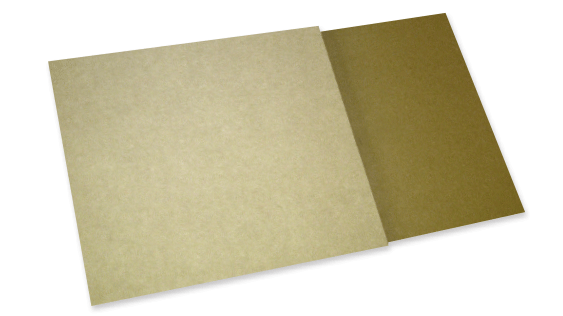

Płyty transferujące ciepło WDO
