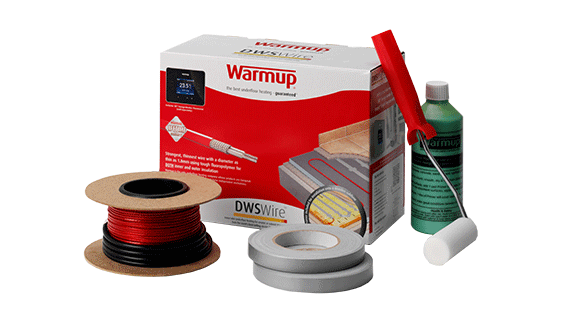

Kable grzejne DWS

Kabel grzejny DWS jest idealny do zastosowania w pomieszczeniach o nieregularnych kształtach, jak np. łazienki.

Elektryczne ogrzewanie podłogowe ikona

Zastosowanie

Bezpośrednio pod płytki ceramiczne  lub kamienne podłogi

Do pomieszczeń o nieregularnych kształtach

W renowacjach jak i do nowo wznoszonych inwestycji

Mały przekrój poprzeczny, tylko 1,8mm grubości, pozwala na jego instalację w przeciągu paru godzin bez podnoszenia poziomu posadzki.

Kabel nadaje się do montażu w samej tylko warstwie kleju montażowego, bez konieczności wykonywania grubej wylewki betonowej podnoszącej poziom podłogi.

Kabel grzejne DWS nadaje się do stosowania pod wykończeniem podłogi takim jak: płytki ceramiczne, kamień naturalny, gres, marmur, porcelana, terakota i wapień.

Funkcje i Korzyści

N

Idealne do pomieszczeń o nieregularnych kształtach

Wszędzie tam gdzie kształt podłogi jes nieregularny w prosty i szybki sposób możesz zastosować kable grzejne DWS

N

Różne nasilenie mocy

Kable grzejne mogą być rozłożone w różnych miejscach, tak by zapewnić im inne moce wyjściowe od zależności od poziomu izolacji budynku i wymagań klienta.

N

Szybka Instalacja

Jedno połączenie prowadzić do mniejszej liczby kroków instalacji.

Gwarancja na Produkty

Gwarancja Instalacyjna SafetyNet™

Gwarancja Instalacyjna SafetyNet™

W razie przypadkowego uszkodzenia systemu grzewczego podczas instalacji, odeślij go a otrzymasz nowy produkt bezpłatnie

Dożywotnią Gwarancja

Dożywotnią Gwarancja

Produkt objety Dożywotnią Gwarancją . Jesteśmy całkowicie pewni jakości Naszych produktów.

Napięcie zasilające 220-230V AC, 50Hz
Średnica 1,8mm
Izolacja wewnętrzna/zewnętrzna Fluoropolimer o dużej wytrzymałości
Moc jednostkowa ~13,5W/m
Przewód podłączeniowy 3m, jednostronne zasilanie
Certyfikaty  BEAB CE
Typ Długość kabla (m) Moc (W) Prąd (A) Rezystancja (Ω)
DWS300 22 300 1,3 176
DWS400 32 400 1,7 128
DWS600 44 600 2,6 88
DWS800 64 800 3,6 64

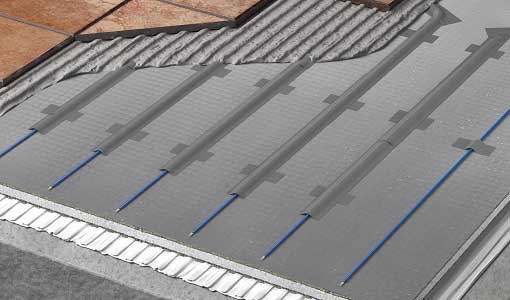

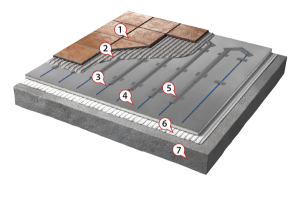

Kable grzejne DWS

  1. Podłoga ceramiczna
  2. Wysokoelastyczny klej
  3. Kabel grzewczy DWS
  4. Płyta izolacyjna WIB
  5. Taśma ochronna
  6. Wysokoelastyczny klej
  7. Wylewka betonow

Przewody grzejne DWS jest przeznaczony do montażu pod płytkami ceramicznymi lub kamiennymi. System ten jest uniwersalny i może być instalowane z różnym natężeniem mocy. Standardowo system zainstalowany jest na średnim poziomie 150W / m².

Aby określić  długośc kabla grzejnego DWS potrzebne jest określenie powieżchni użytkowej do ogrzewania. Ta powierzchnia odpowiada powierzchni całkowitej pomniejszonej o zabudowe stałą ( wanna, pralka, szafki kuchenne itp.). Wymiar tej powierzchni odpowiada wymiarowi maty jaką potrzebujemy w tym pomieszczeniu.

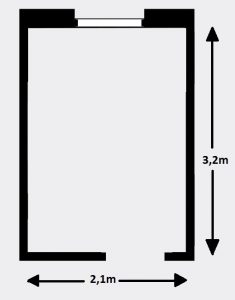

Krok 1: Całkowity wymiar pomieszczenia

Oblicz całkowitą powierzchnię. Jeśli pokój jest ogólnie kształt prostokąta, na przykład tak jak na obrazku 3,2 m X 2,1 m, łączna powierzchnia wynosi  = 6,72m².

dws-step1

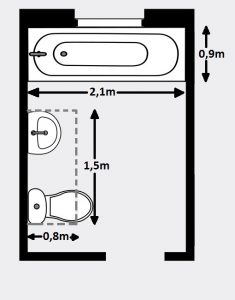

Krok 2: Obicz powierzchnię zabudowy stałej

Oblicz powierzchnię zabudowy stałej takiej jak wanna , umywalka (jeśli jest postawiona na szafce) :

Wanna : 0,9 x 2,1 = 1,89m²

Umywalka + WC : 1,5 x 0,8 = 1,2m²

Całkowita powierzchnia zabudowy stałej to 3,09m²

dws-step2
Krok 3: Określ powierzchnię grzewczą

Do obliczenia powierzchni grzewczej musimy odliczyc powierzchnie zabudowy od powierzchni całkowitej łazienki; 6,72 – 3,09 = 3,63m².

bathroom-step3


Krok 4: Dobierz długość przewodu grzejnego

Zakładając, że gęstość w watach jest wymagane 150W / m², najpierw obliczyć całkowitą moc w watach wymaganego do pokoju (powierzchnia x mocy):  3,63 x 150 = 544,5W. Oznacza to, że wybór padnie na kable 600W (DWS600), zgodnie z tabelą wymiarów przewodów grzejnych.

Aby obliczyć odstęp między przewodami (odstęp pomiędzy pętlami kablowymi) stosuje się następujące równanie: [Powierzchnia (m²) / Długość kabla (m)] x 100 = Odległość między przewodami (cm)

W podanym przykładzie, to:[3,63 / 44] x 100 = 8,25cm

bathroom-step4

System musi być sterowany za pomocą termostatu i jak również zaleca sie stosowanie płyt izolacyjnych WIB w celu zwiększenia oszczędności i wydajności systemu.

Napięcie zasilające 220-230V AC, 50Hz
Średnica 1,8mm
Izolacja wewnętrzna/zewnętrzna Fluoropolimer o dużej wytrzymałości
Moc jednostkowa ~13,5W/m
Przewód podłączeniowy 3m, jednostronne zasilanie
Certyfikaty  BEAB CE

Kable grzejne DWS

  1. Podłoga ceramiczna
  2. Wysokoelastyczny klej
  3. Kabel grzewczy DWS
  4. Płyta izolacyjna WIB
  5. Taśma ochronna
  6. Wysokoelastyczny klej
  7. Wylewka betonow
